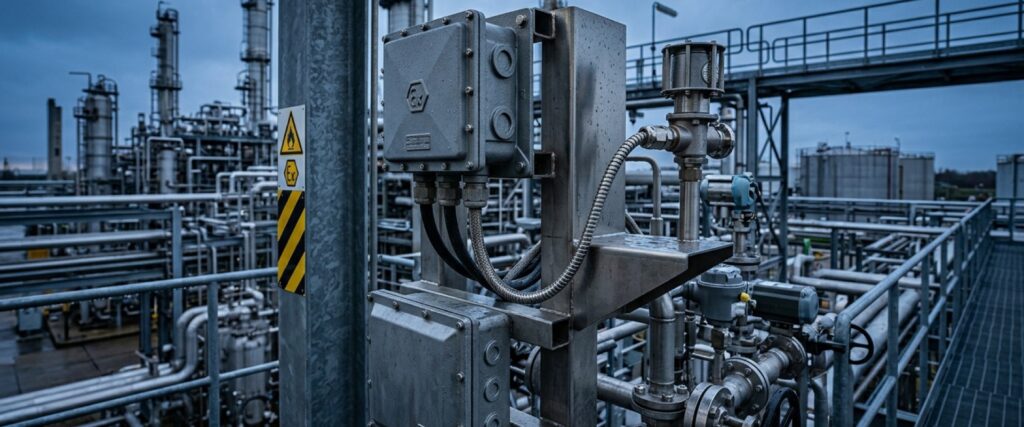

Взрывозащищённое оборудование — это приборы и устройства, конструкция которых исключает воспламенение окружающей взрывоопасной среды. На объектах нефтегаза, где присутствуют горючие газы и пары, применять обычное электрооборудование запрещено: искра или нагрев корпуса могут привести к взрыву. Разберём виды взрывозащиты, расшифровку маркировки Ex и правила подбора оборудования под конкретную зону.
Зачем нужна взрывозащита
Во взрывоопасной зоне достаточно трёх условий для взрыва: горючее вещество, кислород и источник воспламенения. Убрать газ и кислород нельзя — это технология. Поэтому взрывозащита работает по третьему фактору: не допускает, чтобы прибор стал источником искры или опасного нагрева. Всё оборудование КИПиА и газоаналитики на таких объектах — датчики, газоанализаторы, клеммы, приводы — выпускается во взрывозащищённом исполнении.
Классификация взрывоопасных зон
Прежде чем выбирать прибор, определяют зону — как часто и как долго присутствует взрывоопасная смесь. От зоны зависит требуемый уровень защиты.
| Зона (газ) | Присутствие смеси | Требуемый уровень (EPL) |
|---|---|---|
| Зона 0 | Постоянно или длительно | Ga (напр. Ex ia) |
| Зона 1 | Периодически при нормальной работе | Gb (Ex d, ib, e, p) |
| Зона 2 | Кратковременно, только при аварии | Gc (Ex ic, n) |
Виды взрывозащиты
Существует несколько принципов, как не дать прибору поджечь среду. Таблица собирает основные виды с обозначением и областью применения.
| Вид | Принцип | Зона |
|---|---|---|
| Ex d — взрывонепроницаемая оболочка | Взрыв внутри корпуса не выходит наружу | 1, 2 |
| Ex ia / ib — искробезопасная цепь | Ограничение тока и энергии до безопасной | 0, 1 |
| Ex e — повышенная защита | Исключение искр и перегрева конструктивно | 1, 2 |
| Ex p — заполнение под избыточным давлением | Наддув корпуса чистым воздухом/газом | 1, 2 |
Искробезопасное исполнение (Ex ia) — самое безопасное, поэтому именно его применяют в датчиках и анализаторах для зоны 0. Взрывонепроницаемая оболочка (Ex d) удобна для более мощных устройств.
Как расшифровать маркировку Ex
Маркировка вида 1ExdIICT4 кодирует всё, что нужно знать о защите прибора. Разберём по символам:
- 1 — уровень взрывозащиты (для зоны 1).
- Ex — знак взрывозащищённого оборудования.
- d — вид защиты (взрывонепроницаемая оболочка).
- IIC — группа/подгруппа газа (IIC — самые лёгкие: водород, ацетилен).
- T4 — температурный класс (макс. температура поверхности 135 °C).
Прибор с такой маркировкой подходит для зон 1 и 2 при работе с газами группы IIC и ниже. Если хоть один параметр не соответствует объекту — прибор ставить нельзя.
Нормы и подбор оборудования
Требования к взрывозащищённому оборудованию в Таможенном союзе устанавливает ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», а классификацию зон и подбор — стандарты серии ГОСТ IEC 60079. При подборе идут от зоны и группы газа к допустимым видам защиты, затем сверяют температурный класс с температурой самовоспламенения среды. Ошибка на любом шаге — это либо отказ надзора, либо реальная опасность. Подбор и поставку сертифицированного взрывозащищённого оборудования выполняют в рамках промышленной безопасности и раздела газоанализаторы и СИЗ.
Часто задаваемые вопросы
Что означает маркировка Ex на приборе?
Ex — знак взрывозащищённого исполнения. Полная маркировка (например, 1ExdIICT4) кодирует уровень защиты, её вид, группу газа и температурный класс. По ней определяют, в какой зоне и с какими газами прибор можно применять.
Чем отличается Ex d от Ex ia?
Ex d (взрывонепроницаемая оболочка) удерживает взрыв внутри корпуса. Ex ia (искробезопасная цепь) ограничивает энергию так, что искра в принципе не может поджечь среду. Ex ia безопаснее и допускается в зоне 0, Ex d — в зонах 1 и 2.
Как определить взрывоопасную зону?
По частоте и длительности присутствия смеси: зона 0 — постоянно, зона 1 — при нормальной работе периодически, зона 2 — только при аварии. Зону определяют проектом на основании ГОСТ IEC 60079-10.
Что такое температурный класс T1–T6?
Это максимальная температура поверхности прибора: T4 — до 135 °C, T6 — до 85 °C. Она должна быть ниже температуры самовоспламенения газа на объекте.
Каким документом регулируется взрывозащита в ЕАЭС?
Основной документ — ТР ТС 012/2011. Оборудование должно иметь сертификат соответствия этому техрегламенту, а классификация зон и подбор ведутся по стандартам ГОСТ IEC 60079.
Можно ли ставить обычный датчик во взрывоопасной зоне, если рядом нет газа постоянно?
Нет. Даже в зоне 2, где смесь появляется только при аварии, требуется оборудование соответствующего уровня (Gc и выше). Обычное исполнение не допускается ни в одной взрывоопасной зоне.
