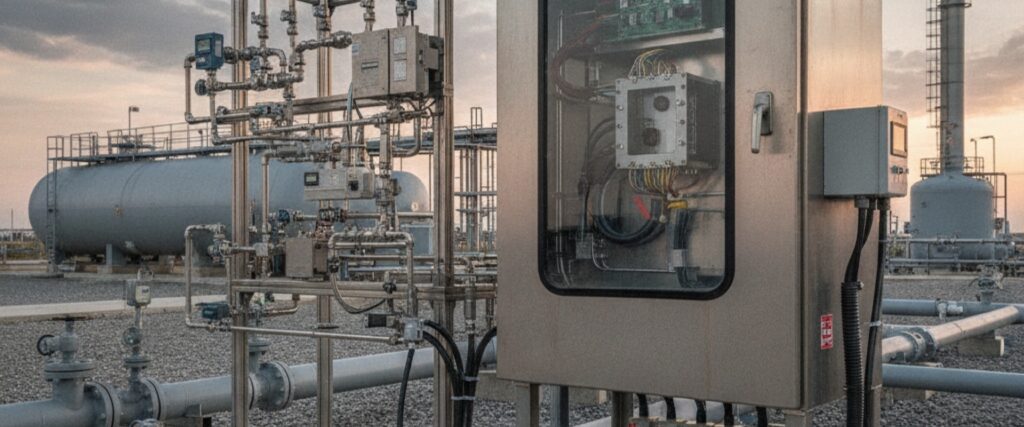

Поточный (потоковый) хроматограф — это прибор, который прямо на газопроводе автоматически определяет компонентный состав природного газа и рассчитывает из него показатели качества: теплоту сгорания, число Воббе и плотность. Он работает в непрерывном режиме и заменяет периодический отбор проб в лабораторию: результат обновляется каждые несколько минут и сразу уходит в систему учёта или АСУ ТП. Ниже — как устроен хроматограф, какие параметры газа он даёт, зачем они нужны, какими нормами это регулируется и чем поточный анализ отличается от лабораторного.
Что такое поточный хроматограф
Газовый хроматограф разделяет смесь на отдельные компоненты и измеряет долю каждого. Проба газа проходит через хроматографическую колонку, где компоненты движутся с разной скоростью и выходят по очереди, а детектор фиксирует каждый из них. «Поточный» означает, что прибор стоит непосредственно на технологической линии и анализирует газ в потоке, без ручного отбора и доставки проб. Это ключевое отличие для коммерческого учёта и оперативного управления: данные всегда актуальны.
Зачем анализировать состав природного газа
Природный газ — это не чистый метан, а смесь, состав которой меняется от месторождения и по ходу транспортировки. От состава напрямую зависят деньги и безопасность:
- Коммерческий учёт по энергии. Всё чаще газ продают не по объёму, а по энергосодержанию — а это теплота сгорания, которую считают из состава.
- Взаимозаменяемость газов. Число Воббе показывает, будет ли газ корректно гореть в существующих горелках без перенастройки.
- Защита оборудования. Избыток тяжёлых углеводородов, влаги или CO2 приводит к конденсату, коррозии и сбоям.
- Контроль качества на границе поставки. Соответствие газа нормативам подтверждается именно анализом состава.
Как работает газовый хроматограф
Цикл анализа состоит из нескольких этапов. Дозатор вводит фиксированный объём пробы в поток газа-носителя (обычно гелий или водород). Проба проходит через колонки, где компоненты разделяются по времени удерживания. На выходе стоит детектор — чаще всего теплопроводности (TCD) для основных компонентов и пламенно-ионизационный (FID) для следовых углеводородов. Детектор формирует хроматограмму — пики, площадь которых пропорциональна концентрации компонента. По составу прибор автоматически рассчитывает теплоту сгорания, число Воббе и плотность.
Ключевые параметры газа
Что именно измеряет и рассчитывает поточный хроматограф природного газа:
| Параметр | Что показывает |
|---|---|
| Компонентный состав (C1–C6+, N2, CO2) | Доли метана, этана, пропана, бутанов, азота, углекислого газа |
| Теплота сгорания | Энергосодержание газа — основа учёта по энергии |
| Число Воббе | Взаимозаменяемость газов, корректность горения |
| Относительная плотность | Нужна для пересчётов расхода и учёта |
Отдельно от состава контролируют влажность и точку росы газа — это делают анализаторы влажности, о которых мы писали в статье про измерение точки росы природного газа. Вместе состав и влажность дают полную картину качества.
Поточный или лабораторный хроматограф
Оба нужны, но решают разные задачи.
| Критерий | Поточный | Лабораторный |
|---|---|---|
| Режим | Непрерывно, 24/7 на линии | Разовые пробы |
| Скорость результата | Минуты | Часы |
| Задача | Учёт, управление, контроль качества онлайн | Арбитраж, поверка, детальный анализ |
Для коммерческого узла учёта и оперативного контроля нужен именно поточный прибор. Обзор всех поточных анализаторов в нефтегазе мы давали в отдельной статье.
Система отбора и подготовки пробы
Это самый недооценённый узел, от которого зависит достоверность анализа больше, чем от самого хроматографа. Проба должна попасть в прибор представительной и в нужном состоянии: без конденсата, механических примесей и с корректными давлением и температурой. Для этого проектируют точку отбора (правильное место на трубопроводе), пробоотборный зонд, обогреваемые линии (чтобы тяжёлые углеводороды не выпадали в конденсат), фильтры и редуцирование давления. Ошибка здесь искажает результат систематически: прибор исправен, а состав «плывёт». Поэтому мы всегда проектируем систему отбора и подготовки пробы под конкретный газ и точку, а не ограничиваемся поставкой анализатора.
Хроматограф на узле учёта газа
На коммерческом узле учёта хроматограф работает не сам по себе, а в связке с расходомером и вычислителем (корректором). Расходомер даёт объём, хроматограф — компонентный состав и теплоту сгорания, а вычислитель приводит объём к стандартным условиям и, при учёте по энергии, пересчитывает в единицы энергии. Такая схема нужна там, где цена газа зависит от его качества, а не только от кубометров. Для магистрального газа состав относительно стабилен, но на границах разных источников и на площадках подмеса компонентный анализ в реальном времени становится обязательным — иначе учёт будет неточным, а горелочное оборудование рискует работать в нерасчётном режиме.
Обслуживание и поверка хроматографа
Поточный хроматограф — прибор, требующий регламентного обслуживания: контроль газа-носителя и калибровочной смеси, проверка колонок и детекторов, обслуживание системы пробоподготовки. Периодически прибор калибруют по поверочной газовой смеси известного состава, а как средство измерений для учёта он проходит обязательную поверку и вносится в госреестр СИ. Правильно обслуживаемый хроматограф стабильно работает годами; экономия на расходниках и калибровочных смесях, наоборот, быстро уводит показания и обесценивает учёт.
Нормы и требования
Определение компонентного состава природного газа хроматографией и расчёт показателей качества регламентированы межгосударственными стандартами (ГОСТ на хроматографический анализ и на расчёт теплоты сгорания, плотности и числа Воббе по компонентному составу). Для применения в коммерческом учёте хроматограф должен быть внесён в госреестр средств измерений и проходить поверку. На узлах учёта прибор работает в связке с расходомерами и корректорами, а его данные используются для приведения объёма к энергии.
Хроматографы MODCON от «АСУ Сервис Проект»
Мы поставляем поточные хроматографы MODCON и другие поточные анализаторы MODCON для нефтегазовой отрасли. Работа не сводится к поставке коробки: проектируем точку и систему отбора пробы (это критично для корректных результатов), монтируем, выполняем пусконаладку и сервис по всей Беларуси. Подбор прибора под конкретный газ и задачу — часть услуги технологического анализа. Если нужен контроль не состава, а запылённости газов — смотрите статью про пылемеры.
Часто задаваемые вопросы
Что определяет поточный хроматограф природного газа?
Компонентный состав газа (метан, этан, пропан, бутаны, азот, CO2 и др.) и расчётные показатели качества: теплоту сгорания, число Воббе, относительную плотность. По ним ведут коммерческий учёт и контролируют качество газа.
Чем поточный хроматограф отличается от лабораторного?
Поточный (потоковый) хроматограф установлен прямо на газопроводе и выдаёт результат каждые несколько минут в автоматическом режиме 24/7, без отбора проб в лабораторию. Лабораторный анализ точнее в единичном измерении, но не даёт непрерывности.
Зачем измерять теплоту сгорания и число Воббе?
От теплоты сгорания зависит цена газа при коммерческом учёте по энергии, а число Воббе определяет взаимозаменяемость газов и корректную работу горелок. Оба показателя рассчитываются из компонентного состава, который и даёт хроматограф.
Как часто хроматограф выдаёт результат?
Типичный цикл анализа поточного хроматографа природного газа — от 3 до 15 минут в зависимости от числа определяемых компонентов и конфигурации колонок. Результат обновляется автоматически и передаётся в АСУ ТП или систему учёта.
Какие хроматографы вы поставляете?
Поставляем поточные хроматографы и анализаторы MODCON для нефтегазовой отрасли — с проектированием точки отбора, монтажом, пусконаладкой и сервисом по Беларуси.
Коротко о главном
- Поточный хроматограф определяет состав газа на линии и считает теплоту сгорания, число Воббе, плотность.
- Это основа коммерческого учёта по энергии и контроля качества газа в реальном времени.
- Разделение — в колонках, измерение — детекторами TCD/FID; цикл 3–15 минут.
- Для учёта прибор должен быть в госреестре СИ с поверкой; критична правильная система отбора пробы.
