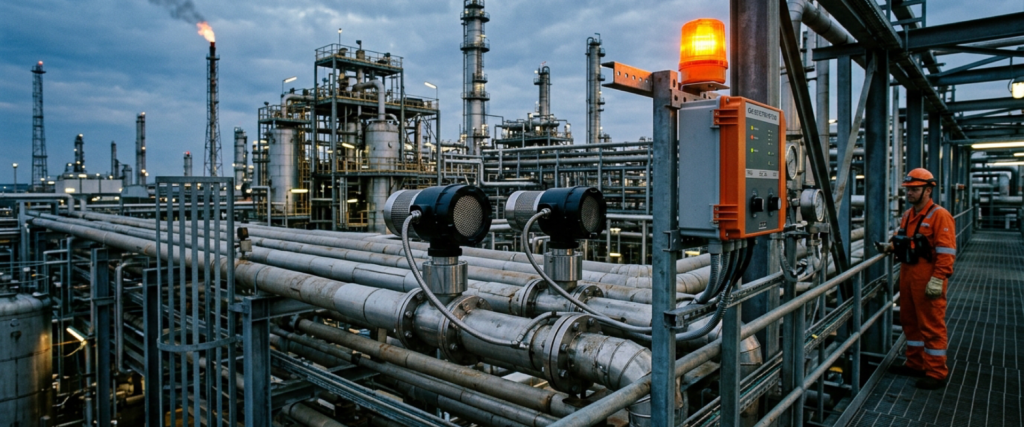

Утечка метана или сероводорода на промышленной площадке замечается персоналом слишком поздно — когда концентрация уже опасна. Стационарная система газового контроля снимает эту зависимость от человека: датчики опрашиваются непрерывно, а при достижении заданного порога включается светозвуковая сигнализация и запускается алгоритм защиты. Ниже разбираем, из чего собирается система, как назначаются пороги и что закладывается в проект.
Когда контроль загазованности обязателен
Рабочая зона по определению — это пространство высотой до 2 м над уровнем пола или площадки, где постоянно или временно находится персонал. Именно в этом объёме нормируются вредные вещества по ГОСТ 12.1.005 «ПДК вредных веществ в воздухе рабочей зоны». Для взрывоопасных зон добавляется контроль по нижнему концентрационному пределу распространения пламени (НКПР).
Стационарная система газового контроля требуется там, где возможны выделение или скопление горючих и токсичных газов: в компрессорных, насосных, на АГЗС и СУГ-объектах, в резервуарных парках, котельных, замкнутых помещениях с газовым оборудованием. Она работает круглосуточно и не зависит от того, стоит ли рядом оператор с переносным прибором.
Пороги срабатывания: НКПР для горючих и ПДК для токсичных
Логика порогов различается по типу газа. Для горючих газов отсчёт идёт от НКПР: 1-й порог (предупредительный) назначается на уровне 10% НКПР, 2-й порог (аварийный) — 20% НКПР. Для метана (CH4) это 0,44% об. и 0,88% об. соответственно. Двукратный запас до нижнего предела воспламенения даёт время на реакцию до появления взрывоопасной смеси.
Для токсичных газов пороги привязаны к ПДК рабочей зоны. По оксиду углерода CO ПДК составляет 20 мг/м³, типовые пороги газосигнализатора — 20 и 95 мг/м³. По сероводороду H2S ПДК равна 10 мг/м³ (в смеси с углеводородами ужесточается до 3 мг/м³), пороги выставляются на 10 мг/м³ (1 ПДК) и 30 мг/м³ (3 ПДК).
| Газ | ПДК / НКПР | 1-й порог | 2-й порог |
|---|---|---|---|
| Метан CH4 | по НКПР | 0,44% об. (10% НКПР) | 0,88% об. (20% НКПР) |
| Пропан C3H8 | по НКПР | 10% НКПР | 20% НКПР |
| Оксид углерода CO | ПДК 20 мг/м³ | 20 мг/м³ (1 ПДК) | 95 мг/м³ |
| Сероводород H2S | ПДК 10 мг/м³ | 10 мг/м³ (1 ПДК) | 30 мг/м³ (3 ПДК) |
| Аммиак NH3 | ПДК 20 мг/м³ | 20 мг/м³ (1 ПДК) | 60 мг/м³ (3 ПДК) |
Пороги фиксируются в проекте и настраиваются на приёмном приборе при пусконаладке. Каждый уровень привязан к своему действию: 1-й — оповещение, 2-й — аварийный алгоритм.
Из чего состоит система газовой детекции
Технически система собирается из четырёх звеньев: первичные преобразователи (датчики), газоаналитические контроллеры (приёмные приборы), сигнализаторы и связь с АСУ ТП. Ниже — типы датчиков, потому что именно от них зависит, какой газ и в каком диапазоне вы измеряете.
Каталитические (термокаталитические) датчики
Основной инструмент для горючих газов и паров в диапазоне до 100% НКПР. Чувствительный элемент нагревается при окислении газа, изменение сопротивления пересчитывается в концентрацию. Дёшевы и надёжны, но требуют кислорода для реакции и боятся каталитических ядов — соединений кремния, свинца, серы.
Электрохимические датчики
Применяются для токсичных газов — CO, H2S, NH3, Cl2 — и для кислорода. Реагируют на концентрации на уровне единиц мг/м³, что и нужно для порогов по ПДК. Селективны, но имеют ограниченный срок службы ячейки, обычно 2–3 года, и зависимость от температуры.
Оптические ИК/NDIR датчики
Инфракрасные (NDIR) сенсоры измеряют поглощение излучения молекулами углеводородов. Не отравляются каталитическими ядами, работают без кислорода и подходят для метана, пропана, CO2. Дороже каталитических, но выигрывают в ресурсе и стабильности.
Полупроводниковые датчики
Меняют проводимость при адсорбции газа на поверхности полупроводника. Дешёвые и чувствительные, но менее селективные — их берут для индикаторных задач и бытового уровня, а не для точного количественного контроля на опасном производстве.
Подобрать конкретные модели помогает каталог стационарных газоанализаторов Honeywell, MSA, ENOTEC и SICK, а требования к чувствительным элементам подробнее раскрыты в материале про датчики загазованности.
Проектирование и внедрение
Число точек контроля определяется не «на глаз», а исходя из плотности газа, геометрии помещения и расположения потенциальных источников утечки. Тяжёлые газы (пропан, H2S) скапливаются у пола, лёгкие (метан, аммиак) — под перекрытием, поэтому датчики размещают на соответствующей высоте относительно рабочей зоны.
Проект связывает первичные преобразователи с контроллером, а его — с АСУ ТП и системой ПАЗ. По 2-му порогу автоматика запускает вытяжную вентиляцию, перекрывает подачу газа и выдаёт светозвуковой сигнал сирены и маяка. Такой сценарий закладывается в автоматизированную систему газовой детекции ещё на стадии ТЗ, а не дорабатывается по факту монтажа.
Поверка и эксплуатация
Газоанализаторы — средства измерений, поэтому подлежат обязательной поверке; межповерочный интервал составляет, как правило, 12 месяцев. Просроченная поверка делает показания юридически недействительными, а систему — формально нерабочей при проверке инспекции. Порядок и периодичность работ описаны в разделе про поверку и калибровку газоанализаторов.
Между поверками система требует калибровки по поверочным газовым смесям, проверки срабатывания сигнализаторов и осмотра датчиков на загрязнение. Электрохимические ячейки со временем теряют чувствительность, поэтому их ресурс отслеживают заранее, чтобы не получить «молчащий» канал в момент реальной утечки.
Частые вопросы о системе газового контроля
Чем стационарная система отличается от переносного газоанализатора?
Переносной прибор контролирует загазованность точечно, когда его достал оператор. Стационарная система газового контроля работает непрерывно, охватывает несколько зон одновременно и сама запускает вентиляцию и отсечку газа по аварийному порогу.
Почему для горючих газов порог считают в % НКПР, а не в мг/м³?
Опасность горючего газа — это воспламенение, а оно определяется концентрацией относительно нижнего предела распространения пламени. Пороги 10% и 20% НКПР дают гарантированный запас до взрывоопасной смеси, тогда как для токсичных газов важна доза для человека, поэтому там счёт идёт по ПДК в мг/м³.
Как выбрать тип датчика?
По газу и задаче: для горючих в широком диапазоне — каталитические или оптические NDIR, для токсичных на уровне ПДК — электрохимические. В агрессивной среде и там, где есть каталитические яды, предпочтительны инфракрасные сенсоры.
Как часто нужна поверка?
Типовой межповерочный интервал — 12 месяцев. Между поверками проводят калибровку по поверочным газовым смесям и проверку срабатывания сигнализаторов.
Интегрируется ли система с АСУ ТП и ПАЗ?
Да. Газоаналитические контроллеры передают сигналы в АСУ ТП по стандартным интерфейсам, а по 2-му порогу инициируют алгоритмы противоаварийной защиты — вентиляцию, отсечку, сирену.
На какой высоте ставить датчики?
Тяжёлые газы (пропан, сероводород) контролируют у пола, лёгкие (метан, аммиак) — под перекрытием. Точки привязывают к рабочей зоне до 2 м и к вероятным источникам утечки.
Можно ли модернизировать существующую систему?
Да, можно заменить датчики, дополнить контуры новыми точками контроля и переназначить пороги под изменившийся техпроцесс без полной переделки инфраструктуры.
