SCADA — это программный «диспетчерский» уровень АСУ ТП, который собирает данные с контроллеров и датчиков, отображает их оператору в реальном времени и позволяет управлять технологическим процессом с одного рабочего места. Без SCADA современная автоматизация нефтегазового объекта не работает: именно она превращает поток сигналов от полевого оборудования в понятную картину и архивные тренды. Разберём, из чего состоит SCADA, какие функции выполняет и как её внедряют.
Что такое SCADA-система

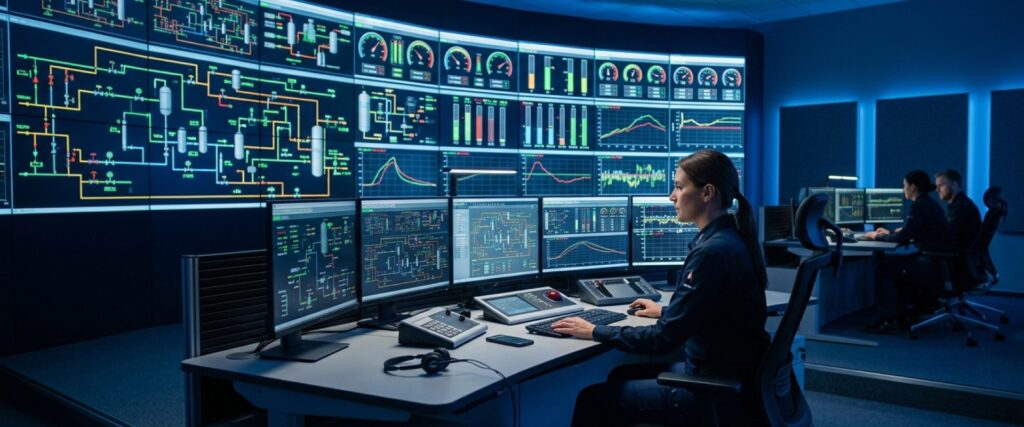

SCADA (Supervisory Control And Data Acquisition — диспетчерское управление и сбор данных) — это верхний программный слой автоматизированной системы управления. Она не управляет клапаном напрямую (это делает контроллер), а задаёт уставки, визуализирует процесс и фиксирует события. Оператору SCADA показывает мнемосхемы установок, значения давления, расхода, температуры и загазованности, а также сигнализирует об авариях. Проще говоря, контроллер — «руки» системы, а SCADA — «глаза и пульт управления».
Место SCADA в структуре АСУ ТП
Автоматизация предприятия строится по уровням, и SCADA занимает в этой пирамиде третью ступень. Таблица показывает, что делает каждый уровень и какое оборудование его формирует.
| Уровень | Что делает | Оборудование |
|---|---|---|
| Полевой | Измерение и исполнение | Датчики, газоанализаторы, клапаны, приводы |
| Контроллерный | Логика управления, регулирование | ПЛК, контроллеры (Honeywell и др.) |
| SCADA (диспетчерский) | Визуализация, уставки, архив, сигнализация | АРМ оператора, серверы SCADA |
| MES / ERP | Учёт, планирование производства | Заводские информационные системы |
SCADA связывает полевые приборы и контроллеры с людьми, которые принимают решения. Подробнее об архитектуре нижних уровней — в статье «АСУ ТП: структура, внедрение и обслуживание».
Основные функции SCADA
Сбор и обработка данных
Система опрашивает контроллеры по промышленным протоколам (Modbus, OPC UA, Profinet), приводит сигналы к инженерным величинам и проверяет их на достоверность. Частота опроса — от долей секунды до нескольких секунд в зависимости от процесса.
Визуализация процесса
Оператор видит мнемосхемы с «живыми» значениями, цветовой индикацией состояний и трендами. Это ядро SCADA — то, ради чего её ставят.
Управление и уставки
Через SCADA задают задания регуляторам, запускают и останавливают агрегаты, переключают режимы. Прямое управление всегда дублируется логикой контроллера, чтобы процесс оставался безопасным даже при потере связи.
Сигнализация и архивирование
Все аварии, предупреждения и действия оператора фиксируются в журнале с меткой времени. Архив трендов хранит историю параметров — это основа для разбора инцидентов и оптимизации.
Этапы внедрения SCADA
Внедрение идёт последовательно, и пропускать шаги нельзя — иначе система «поедет» на пусконаладке.
- Обследование и ТЗ. Инвентаризация сигналов, контроллеров, требований к визуализации и отчётности.
- Проектирование. Архитектура серверов и АРМ, карта тегов, протоколы связи, резервирование.
- Разработка мнемосхем и логики. Экраны, тревоги, тренды, права доступа операторов.
- Пусконаладка. Проверка связи с полевым уровнем, калибровка, обучение персонала.
Проектирование и внедрение SCADA как части системы автоматизации выполняется в рамках услуги «Системы автоматизации», а построение АСУ ТП на базе контроллеров Honeywell — в разделе «Автоматизация Honeywell».
Как выбрать SCADA-платформу
Смотрят на три вещи: число тегов (масштаб), поддержку нужных протоколов и требования к резервированию. Для ответственных объектов нефтегаза берут решения с горячим резервированием серверов и разграничением прав. Важно и то, кто будет сопровождать систему — SCADA живёт годами и требует регламентного обслуживания, как и любая часть АСУ ТП (см. «Обслуживание АСУ ТП»).
Часто задаваемые вопросы
Чем SCADA отличается от АСУ ТП?
АСУ ТП — это вся система автоматизации (датчики, контроллеры, ПО). SCADA — только её верхний программный уровень: визуализация, диспетчерское управление, архив и сигнализация. SCADA входит в состав АСУ ТП.
Может ли SCADA управлять процессом без контроллеров?
Нет. Прямое управление исполнительными механизмами выполняет ПЛК. SCADA задаёт уставки и режимы, но при потере связи процессом продолжает управлять контроллер по заложенной логике — так обеспечивается безопасность.
По каким протоколам SCADA связывается с оборудованием?
Наиболее распространены Modbus RTU/TCP, OPC UA, Profinet, Profibus. Выбор зависит от контроллеров и полевых приборов на объекте.
Сколько времени занимает внедрение SCADA?
От нескольких недель для небольшого узла до нескольких месяцев для крупного объекта. Основное время уходит на обследование, разработку мнемосхем и пусконаладку с проверкой каждого сигнала.
Нужно ли обслуживать SCADA после запуска?
Да. Требуются обновления, резервное копирование, проверка резервирования и корректировка мнемосхем при изменениях на объекте. Обслуживание проводят по регламенту, как и для остальной АСУ ТП.
Можно ли интегрировать SCADA с существующей АСУ ТП?
Да, при наличии поддерживаемых протоколов и карты сигналов. Чаще всего SCADA надстраивается над имеющимися контроллерами без замены полевого оборудования.
