АСУ ТП — это автоматизированная система управления технологическим процессом: комплекс из датчиков, контроллеров и программного обеспечения, который собирает данные с оборудования, принимает решения по заданным алгоритмам и управляет исполнительными механизмами без постоянного участия человека. Такая система состоит из трёх уровней — полевого, среднего и верхнего — и связывает их промышленными сетями. Нужна она для того, чтобы держать параметры процесса в допустимых пределах, снижать аварийность и вести объективный учёт.
Что такое АСУ ТП и зачем она нужна
По данным профильных обследований, до 70% внеплановых остановов на промышленных объектах связаны с человеческим фактором и запаздыванием реакции оператора. Автоматика убирает эту задержку: время отклика ПЛК на аварийный сигнал измеряется десятками миллисекунд, тогда как человек реагирует секундами.
Что такое АСУ ТП с практической точки зрения — это «нервная система» установки. Она непрерывно опрашивает температуру, давление, расход, уровень и концентрацию, сравнивает их с уставками и выдаёт команды на клапаны, насосы, приводы. Оператор при этом видит не сотни аналоговых приборов, а единый экран с мнемосхемой.
Ключевые задачи системы:
- стабилизация технологических параметров и повышение выхода продукта;
- противоаварийная защита и блокировки (ПАЗ);
- учёт сырья, энергоресурсов и готовой продукции;
- архивирование данных для анализа и отчётности по ТНПА РБ.
Структура и уровни АСУ ТП
Классическая структура АСУ ТП строится по трёхуровневой модели ISA-95. Каждый уровень решает свою задачу и обменивается данными с соседними по стандартизированным протоколам — от HART и Modbus на нижнем уровне до OPC UA на верхнем.
Полевой уровень: КИПиА и исполнительные механизмы
Нижний уровень — это «глаза и руки» системы. Сюда входят датчики температуры, давления, расхода, уровня, газоанализаторы, а также регулирующие клапаны, задвижки с электроприводом и частотные преобразователи. Сигналы передаются по токовой петле 4–20 мА с наложенным протоколом HART либо по цифровым шинам Profibus PA и ISA100.
Средний уровень: ПЛК и контроллеры
Средний уровень — программируемые логические контроллеры. ПЛК контроллер опрашивает полевые устройства, отрабатывает алгоритмы регулирования (ПИД-контуры, блокировки) и передаёт данные наверх. Для ответственных производств применяют резервирование контроллеров по схеме «горячего» дублирования, когда второй ПЛК подхватывает управление за доли секунды.
Верхний уровень: SCADA и диспетчеризация

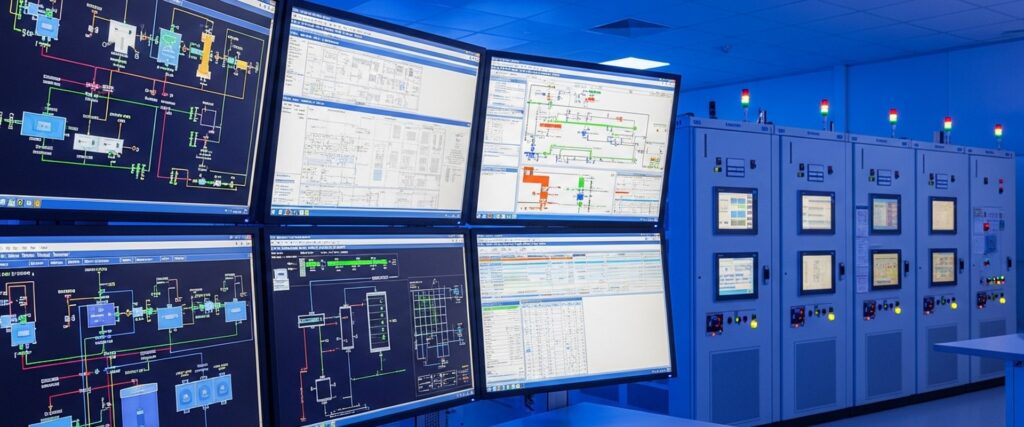

Верхний уровень — SCADA и диспетчеризация. SCADA-система визуализирует процесс, ведёт тревоги, строит тренды и хранит архив. Именно здесь диспетчеризация объединяет несколько установок в единый пункт управления. Обмен с контроллерами идёт по Modbus TCP, OPC UA или проприетарным протоколам вендора.
| Уровень АСУ ТП | Что входит | Функция | Пример оборудования / бренд |
|---|---|---|---|
| Полевой | Датчики, газоанализаторы, клапаны, приводы | Измерение и воздействие на процесс | SICK, Michell, ENOTEC, MODCON |
| Средний | ПЛК, модули ввода-вывода, ПАЗ | Логика управления и защита | Honeywell HC900, ControlEdge PLC |
| Верхний | SCADA, серверы, АРМ диспетчера | Визуализация, архив, диспетчеризация | Honeywell Experion PKS |
Из чего складывается внедрение АСУ ТП
Внедрение АСУ ТП — это не поставка «коробки», а проект из трёх последовательных этапов, каждый со своими нормативными требованиями. Ошибка на раннем этапе обходится на порядок дороже при пусконаладке.
- Проектирование. Разработка функциональной структуры, схем автоматизации, спецификаций и алгоритмов. В Беларуси проект выполняют по СТБ и профильным ТНПА, с учётом требований промышленной безопасности.
- Монтаж. Прокладка кабельных трасс, установка шкафов, датчиков и исполнительных механизмов, подключение по проекту.
- Пусконаладка. Проверка контуров, настройка ПИД-регуляторов, тестирование блокировок и обучение персонала.
Полный цикл внедрения систем автоматизации для средней установки занимает от 3 до 9 месяцев в зависимости от масштаба и числа контуров.
Обслуживание и модернизация АСУ ТП
Регламент производителей контроллеров рекомендует полную диагностику системы не реже одного раза в год, а проверку резервных каналов — ежеквартально. Обслуживание АСУ ТП без графика превращается в реакцию на аварии, а это простои и потери продукта.
В сервисный пакет обычно входят: диагностика ПЛК и модулей, поверка датчиков КИПиА, обновление прошивок и SCADA, ревизия исполнительных механизмов, резервное копирование конфигураций. Отдельная задача — модернизация: замена морально устаревших контроллеров и перевод устаревших протоколов на современные шины без полной остановки производства.
Компания АСУ Сервис Проект (Минск) как официальный партнёр Honeywell выполняет сервисное обслуживание АСУ ТП и поставку запасных частей по всей Беларуси.
Как выбрать подрядчика
Более половины проблем эксплуатации закладывается на этапе выбора исполнителя. Проверяйте не презентацию, а конкретику.
- наличие партнёрских статусов вендоров (Honeywell, SICK, Michell) — это доступ к оригинальным компонентам и техподдержке;
- опыт работы с вашими протоколами: Modbus, HART, Profibus, ISA100;
- компетенции в проектировании по ТНПА РБ и в пусконаладке;
- собственный сервис и склад ЗИП для быстрого реагирования.
Инженеры АСУ Сервис Проект работают с контроллерами Honeywell и системами технологического анализа для нефтегаза и промышленности. Опишите задачу — подберём архитектуру под ваш процесс и бюджет.
Часто задаваемые вопросы
Как расшифровывается АСУ ТП?
АСУ ТП расшифровывается как «автоматизированная система управления технологическим процессом». Это комплекс технических и программных средств, который управляет производственным процессом по заданным алгоритмам с минимальным участием оператора.
Из каких уровней состоит АСУ ТП?
Из трёх уровней: полевого (датчики, КИПиА, исполнительные механизмы), среднего (ПЛК и контроллеры) и верхнего (SCADA и диспетчеризация). Уровни связаны промышленными сетями — от HART и Modbus до OPC UA.
Чем АСУ ТП отличается от SCADA?
SCADA — это только верхний уровень АСУ ТП, отвечающий за визуализацию, тревоги и архив. АСУ ТП шире: она включает также датчики, ПЛК и исполнительные механизмы, то есть весь тракт от измерения до воздействия на процесс.
Как часто обслуживать АСУ ТП?
Полную диагностику проводят не реже одного раза в год, проверку резервных каналов и критичных блокировок — ежеквартально. Поверка датчиков КИПиА выполняется в сроки, установленные ТНПА и паспортами приборов.
Сколько занимает внедрение АСУ ТП?
От 3 до 9 месяцев для средней установки: проектирование, монтаж и пусконаладка. Срок зависит от числа контуров, требований к резервированию и объёма интеграции с существующими системами.
Что такое ПЛК в АСУ ТП?
ПЛК — программируемый логический контроллер, ядро среднего уровня. Он опрашивает датчики, отрабатывает алгоритмы регулирования и защиты, управляет исполнительными механизмами. Примеры — Honeywell HC900 и ControlEdge PLC.
Материал подготовлен инженерами ООО «АСУ Сервис Проект» (Минск). Дата публикации: 28 июля 2026 года.
